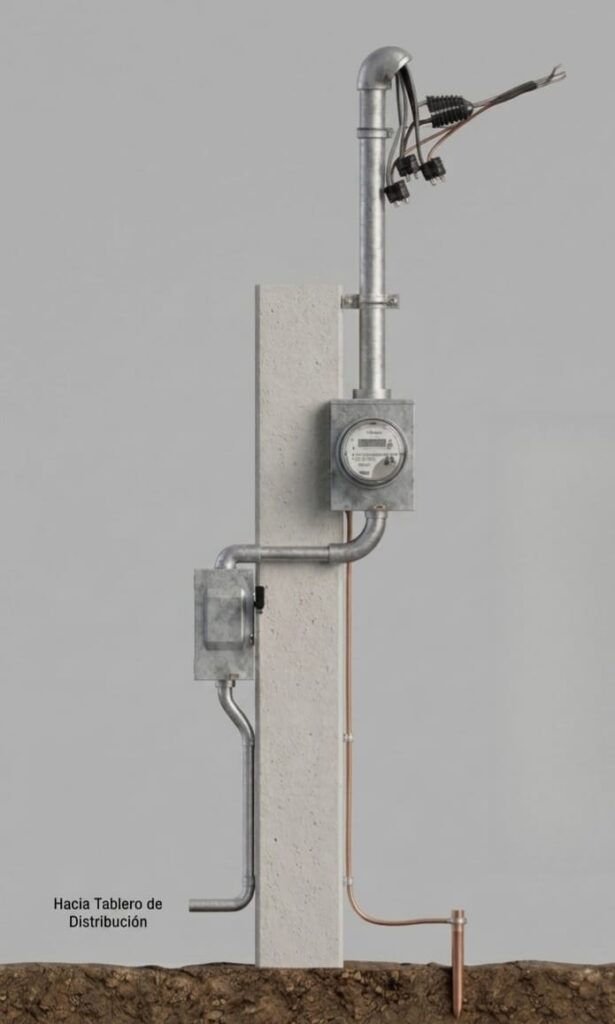

Acometida Eléctrica Sobrepuesta

Materiales a utilizar:

  1. Caja socket de sobreponer (cuadrada).
  2. Nomenclatura formal.
  3. Tubo BX para la caja socket al tablero de flipones de 1¼”.
  4. Conector LT o BX de 1¼”.
  5. Tubo EMT de 1/2” para tierra física.
  6. Conector EMT de 1/2”.
  7. Calibre de cables fase de caja socket a tablero de flipones THHN #4 color rojo o negro.
  8. Calibre de cables fase de caja socket a accesorios de salida THHN #4 color rojo o negro.
  9. Tierra física THHN #6 color verde.
  10. Neutro THHN #4 color blanco.
  11. Tubo galvanizado de 1¼”.
  12. Accesorio de entrada de 1¼”.
  13. Conectores de perforación o compresión.
  14. Aislador tipo carrete.
  15. Un rack de un campo.
  16. Abrazadera tipo Hangler de 1¼” para sujetar el tubo BX galvanizado y el rack.
  17. Abrazadera Hangler de 1/2” para tubo EMT.
  18. Varilla de cobre para tierra física.
  19. Conector tipo mordaza O o tipo mordaza G.
  20. Cable tríplex Norma Caribe no.4

Consideraciones importantes:

  • Si utiliza rack de un campo y aislador tipo carrete debe usar remate de punto rojo.
  • Si utiliza pinza de sujeción, usar abrazadera tipo Hangler de 1¼”.
  • Se debe visualizar el accesorio de entrada desde la parte inferior de la propiedad.
  • El largo de los cables del accesorio de salida a los conectores deben tener 40 cm como máximo.
  • Altura de caja socket respecto al suelo (1.70 mts ±10 cms).
  • Si la caja socket está a más de 10 mts del tablero de flipones, se debe utilizar una caja RH, la cual debe estar a un costado de la caja socket.
  • Contorno de la caja debe estar limpio.
  • Que haya cobertura de Red 0 – 40m.

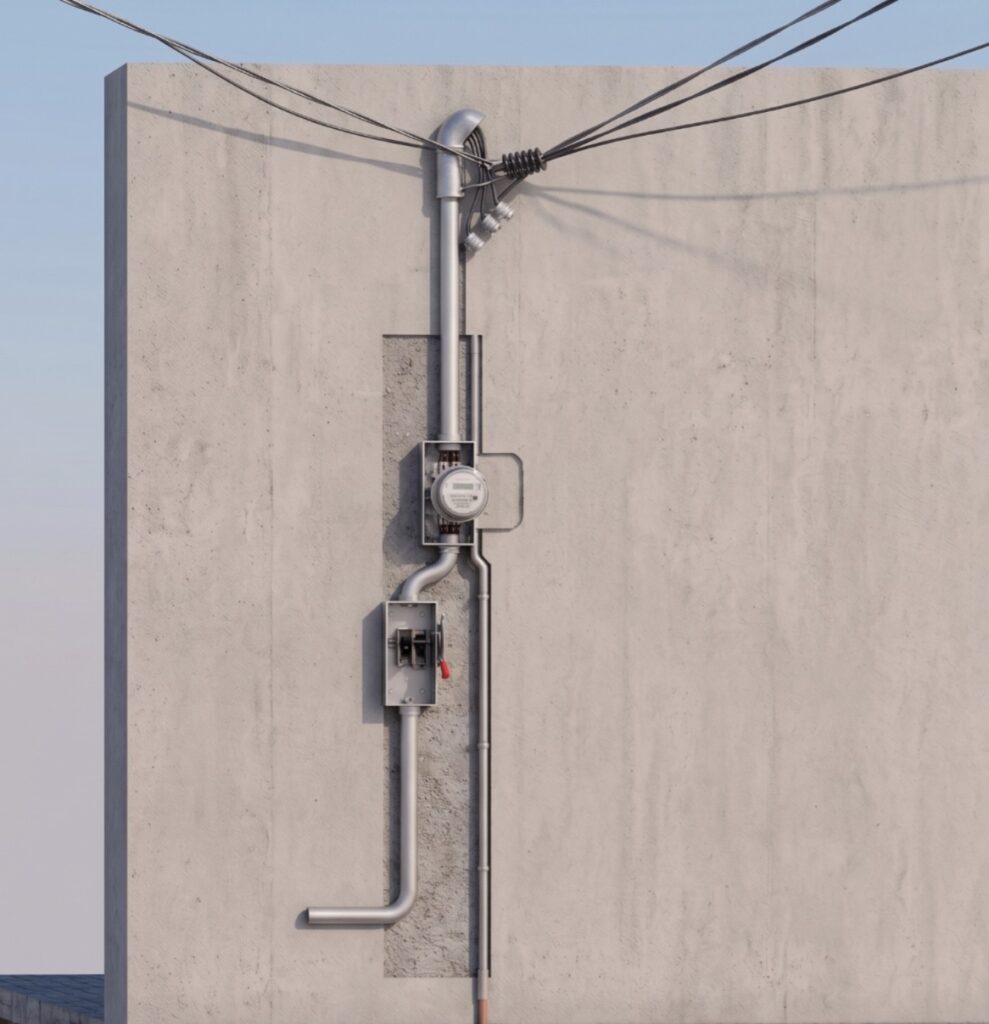

Acometida Eléctrica Empotrada

Materiales a utilizar:

  1. Caja socket empotrada (cuadrada o redonda).
  2. Si la instalación es en una columna, esta no debe sobrepasar la estructura.
  3. Nomenclatura formal.
  4. Bases en buen estado.
  5. Calibre de cables fase de caja socket a tablero de flipones THHN #4 color rojo o negro.
  6. Calibres de cables fase de caja socket a accesorios de salida THHN #4 color rojo o negro.
  7. Tierra física THHN #6 color verde.
  8. Neutro THHN #4 color blanco.
  9. Tubo galvanizado de 1¼”.
  10. Accesorio de entrada 1¼”.
  11. Conectores de perforación o compresión.
  12. Aislador tipo carrete.
  13. Un rack de un campo.
  14. Abrazadera tipo Hangler de 1¼” para sujetar el tubo BX galvanizado y el rack.
  15. Abrazadera tipo Hangler.
  16. Remate de punto rojo o pinzas de sujeción.
  17. Cable tríplex Norma Caribe no.4

Consideraciones Especiales

  • Si utiliza rack de un campo y aislador tipo carrete debe usar remate de punto rojo.
  • Si utiliza pinza de sujeción, usar abrazadera tipo Hangler de 1¼”.
  • Se debe visualizar el accesorio de entrada desde la parte inferior de la propiedad.
  • El largo de los cables del accesorio de salida a los conectores deben tener 40 cm como máximo.
  • Altura de caja socket respecto al suelo (1.70 mts ±10 cms).
  • Varilla de cobre para tierra física.
  • Conector tipo mordaza O o tipo mordaza G.
  • Si la caja socket está a más de 10 mts del tablero de flipones, se debe utilizar una caja RH, la cual debe estar a un costado de la caja socket.
  • Contorno de la caja debe esta limpio.
  • Que haya cobertura de Red 0 – 40m.
